引言：鈦合金焊接的特殊性與挑戰
鈦合金以其高強度、耐腐蝕、生物相容性等特性，被廣泛應用于航空航天、海洋工程、醫療器械等領域。然而，其高化學活性和對焊接環境敏感性使其焊接技術成為行業難題。焊接過程中若操作不當，極易引入氫、氧、氮等雜質，導致材料脆化、力學性能下降甚至斷裂。本文結合權威技術規范（如ASTM、ISO標準），系統梳理鈦合金焊接的關鍵技術要點，為從業者提供從工藝設計到質量控制的全流程指南。
一、鈦合金焊接工藝選擇與核心原則
1.焊接方法的適用性分析
鈦合金焊接方法的選擇需基于材料厚度、結構類型和工程要求。根據GB/T 3375-2015《焊接工藝評定規程》，主要方法包括：
鎢極氬弧焊（TIG/GTAW）：適用于3mm以下薄壁材料，因其電弧穩定、熱輸入可控，能有效減少熱影響區（HAZ）污染。
熔化極氬弧焊（MIG/GMAW）：適用于3mm以上中厚板，焊接速度高，但需嚴格控制保護氣流量（推薦≥20L/min）。
真空電子束焊（EBW）：適用于高精度、復雜結構（如醫療植入體），可實現真空環境下的無污染焊接，但設備成本高昂。
禁止使用的焊接方法：焊條電弧焊（藥皮易引入雜質）、CO?氣體保護焊（氧化性強）、氣焊（燃燒產物污染焊縫）。
2.焊接材料的科學選型
（1）保護氣體的苛刻要求
氬氣純度：需達到99.99%（4N級），露點≤-40℃，雜質總含量＜0.001%（ISO 14175標準）。
流量控制：背面保護氣流量建議為5-10L/min，噴嘴保護氣流量15-25L/min，過高流速可能造成紊流引入雜質。
?。?）焊絲的成分匹配原則
等同性原則：優先選用與母材成分一致的焊絲（如TA1焊絲焊接TA1鈦板）。
降級匹配：當追求塑性時，可選擇強度略低的焊絲（如用TA2焊絲焊接TA5母材），但需通過力學性能驗證。
特殊焊絲：對醫療級鈦合金（如Ti-6Al-4V ELI），推薦使用ELI級焊絲以降低雜質含量。
二、焊接參數優化與工藝設計
1.焊接參數的系統化配置
?。?）鎢極的選擇與制備
鎢極類型：鈰鎢極（Ce-TIG）優于純鎢極，其電阻率低、引弧容易且燒損率降低30%（AWS A5.1標準）。
直徑與角度：直徑根據壁厚選擇（1-3mm），端部磨制為30-45°錐形，確保電弧集中度。
污染控制：鎢極端部若發黑或變脆，需立即更換，避免夾鎢缺陷。
?。?）坡口設計的科學依據
坡口角度：推薦單V型坡口70-80°，通過減少焊接層數（≤3層）降低吸氣風險。
鈍邊控制：鈍邊厚度0.5-1.0mm，過大的鈍邊易導致未熔合，過小則需增加填充金屬。
案例數據：某潛艇鈦合金管對接接頭采用60°坡口時，焊縫吸氫量較80°坡口增加20%，導致沖擊韌性下降15%。
?。?）定位焊的精細化操作
間距與長度：建議定位焊間距100-150mm，單點焊縫長度10-15mm，避免應力集中。
參數一致性：定位焊的電流、電壓及保護氣參數須與正式焊接一致，防止顯微組織差異。
2.溫度與保護的雙重控制
?。?）熱影響區溫度限制
關鍵閾值：HAZ溫度必須＜250℃，否則氧化層厚度可能突破臨界值（＞5μm）。
溫度監測：建議使用紅外熱成像儀實時監控，或通過表面顏色判斷溫度（見下文）。
?。?）多層保護體系構建
拖罩保護：采用可移動氣罩覆蓋焊縫后方300mm區域，確保焊道冷卻至350℃以下。
管內充氬：鈦管焊接時，通過管端密封并充入純度≥99.99%的氬氣，正壓保護壓力建議0.01-0.03MPa。
三、焊縫與熱影響區顏色分級標準
鈦合金焊接質量常通過焊縫與HAZ的顏色判斷污染程度。根據GB/T 14976《鈦及鈦合金焊接接頭缺陷分級》：

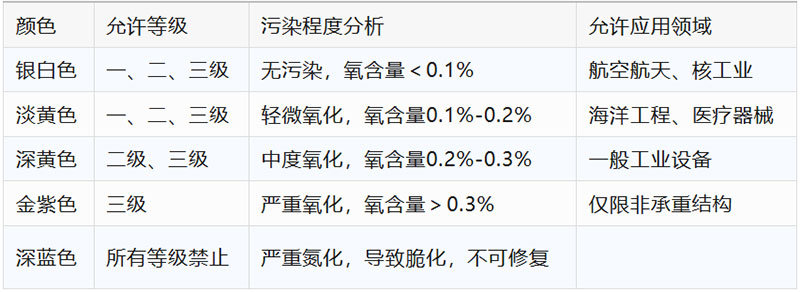

1.焊縫區顏色與質量等級
2.熱影響區顏色管控
銀白/淡黃：允許一級至三級焊縫，需確保HAZ厚度＜0.5mm。
深黃/金紫：僅限二級、三級焊縫，需通過X射線檢測驗證內部質量。
深藍色：三級焊縫允許，但需進行退火處理以消除應力（溫度控制在700-800℃，保溫1小時）。
四、關鍵操作要領與故障排除
1.手工氬弧焊的精細化操作
焊絲送進技巧：保持焊絲與焊槍軸線夾角10-15°，送絲速率與熔滴過渡同步，避免端部暴露在保護氣外。
擺動控制：橫向擺幅≤2倍焊縫寬度，頻率≤3次/秒，過度擺動易造成氬氣渦流。
收弧處理：采用回填法收尾，焊槍后退時繼續送絲1-2秒，確?；】犹畛渫暾?。
2.常見缺陷及解決方案
?。?）氣孔缺陷
原因：焊絲表面氧化、保護氣泄漏或焊槍角度不當。
對策：焊前預熱至100-200℃，采用雙氣體保護（噴嘴+拖罩），焊槍垂直偏差＜5°。
?。?）裂紋問題
原因：氫擴散導致的延遲裂紋（多在焊接后24-48小時出現）。
對策：焊后立即進行800-850℃退火處理（時間≥2小時），或使用低氫焊絲（氫含量＜2.0mL/100g）。
（3）未熔合缺陷
原因：電流過小、焊速過快或坡口清理不徹底。
對策：按母材厚度選擇合適參數（如3mm鈦板推薦電流80-120A，速度100-150mm/min）。
五、鈦合金焊接的安全與環境管理
1.焊接環境控制
潔凈度要求：焊接區域濕度＜60%，溫度波動范圍±5℃，避免焊接過程中氬氣露點上升。
防護措施：操作者需穿戴防塵服、手套及防護面罩，焊接場地配備抽風系統（風速＜0.2m/s）。
2.廢棄物處理
焊絲頭、氧化皮等含鈦廢棄物按危險廢物（HW49）處理，防止環境污染。
